波紋補償器是一種補償元件，利用工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。波紋補償器主要用于降噪減振，在現代工業中用途廣泛。

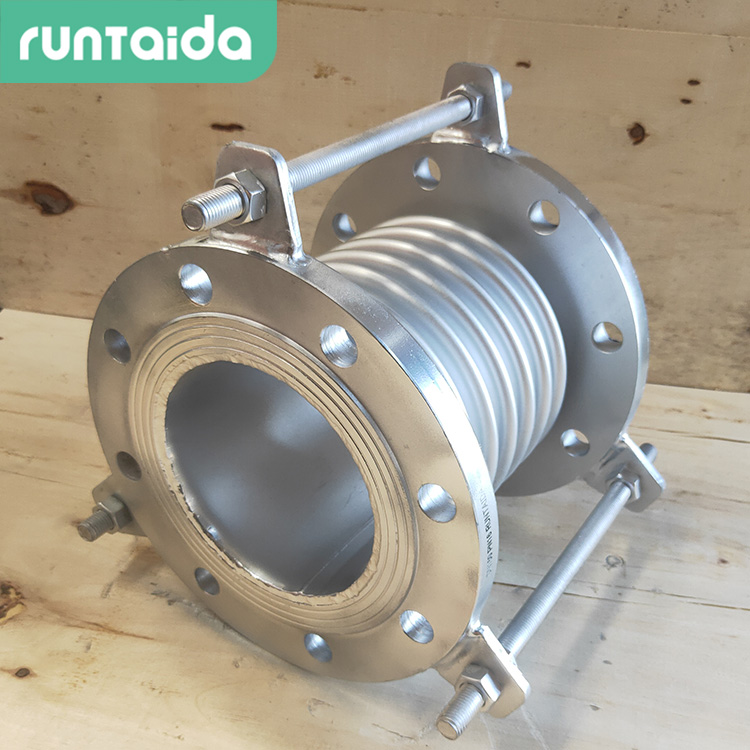

波紋補償器，習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。主要用在各種管道中，它能夠補償管道的熱位移，機械變形和吸收各種機械振動，起到降低管道變形應力和提高管道使用壽命的作用。波紋補償器連接方式分為法蘭連接和焊接兩種。直埋管道補償器一般采用焊接方式（地溝安裝除外）

工作原理

波紋補償器是用以利用波紋補償器的彈性元件的有效伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置，屬于一種補償元件?？蓪?duì)軸向，橫向，和角向位移的的吸收。

檢測方法

由于不同類型的波紋補償器補償形式不同，主要有軸向、橫向、角向以及組合補償方式。對同時存在多種位移的波紋補償器，要對其各種位移進行合成，求出總等效軸向位移，檢測是對總等效軸向位移而言。也就是說，波紋補償器公稱位移的檢測是對總等效軸向位移檢測。

通用類波紋管的公稱位移，實際上就是波紋管給定的名義位移變形的能力。對于用波紋管制成的膨脹節(補償器）、補償器而言，通常稱為補償量，反映了波紋管吸收系統位移的能力，表示在一定條件下，產品所具有的最大的補償能力。波紋管在正常工作時，要吸收系統位移而產生位移變形，同時還要保證一定次數的正常安全工作位移循環次數。因此波紋管在設計時，根據每一個波可以承受的位移大小，設計有一定的波紋數，當每個波都在均勻地承受位移載荷，沒有局部超負荷時，波紋管可以正常的工作。設計合理時，可以保證一定的設計工作位移循環壽命次數。在JB/T 6169-92“金屬波紋管”標準中，對此項性能的檢測做出了規定。

生產企業對波紋管補償器失效原因分析發現，在運行期間的失效主要表現為腐蝕泄漏和  失穩變形兩種形式，其中以腐蝕失效居多。從腐蝕失效波紋膨脹節(補償器）的解剖分析發現，腐蝕失效通常分點腐蝕穿孔和應力腐蝕開裂，其中氯離子應力腐蝕開裂約占整個腐蝕失效的95%。因此，正確地選擇波紋管制作材料和結構、合理設計波形參數和疲勞壽命、保證安裝質量等措施，能大大提高波紋膨脹節(補償器）的安全可靠性。設計上，應該考慮補償器的穩定性，預防波紋管失穩。資料顯示，波紋管的補償量取決于其疲勞壽命，疲勞壽命越高，波紋管單波補償量越小。當波紋管設計的許用壽命較低時，不僅其子午向綜合應力較高，環向應力也比較高，使波紋管局部很快進入塑性變形，導致波紋管失穩引起失效。

 非金屬

非金屬柔性補償器：也稱非金屬膨脹節、非金屬織物補償器，可補償軸向、橫向、角向，具有無推力、簡化支座設計、耐腐蝕、耐高溫、消聲減振等特點，特別適用于熱風管道及煙塵管道。

特點：

1、補償熱膨脹：可以補償多方向，大大優于只能單式補償?shù)慕饘傺a(bǔ)償器。

2、補償安裝誤差：由于管道連接過程中，系統誤差再所難免，纖維補償器較好的補償了安裝誤差。

3、消聲減振：纖維織物、保溫棉體本身具有吸聲、隔震動傳遞的功能，能有效的減少鍋爐、風機等系統的噪聲和震動。

4、無反推力：由于主體材料為纖維織物，無力的傳遞。用纖維補償器可簡化設計，避免使用大的支座，節省大量的材料和勞動力。

5、良好的耐高溫、耐腐蝕性：選用的氟塑料、有機硅材料具有較好的耐高溫和耐腐蝕性能。

6、密封性能好：有比較完善的生產裝配系統，纖維補償器可保證無泄露。

7、體輕、結構簡單、安裝維修方便。

8、價格低于金屬補償器 、質量?jī)?yōu)于進口產品。

機械選型

波紋管補償器它是以波紋管為核心的擾性元件，在管線上可作軸向、橫向和角向三個方向的補償。軸向補償器為了減少介質的自激現象，在產品內部設有內套管，在很大程度上限制了徑向補償能力，故一般僅用以吸收或補償管道的軸向位移（如果管系中確需少量的徑向位移，也可以吸收軸向、角向和任意三個方向位移的組合；鉸鏈補償器（也稱角向補償器），它以?xún)蓚€(gè)或三個補償器配套使用（單個使用鉸鏈補償器沒有補償能力），用以吸收單平面內的橫向變形；萬向鉸鏈（角向）補償器，由兩個或三個配套使用，可吸收三維方向的變形量。
